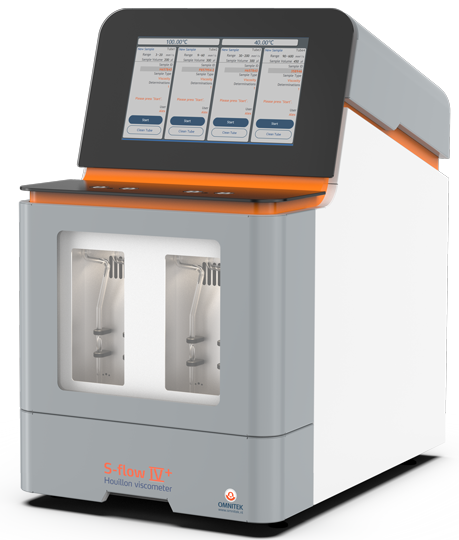

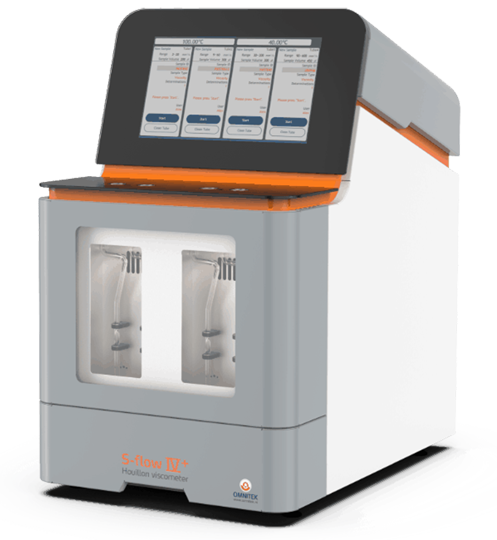

S-flow IV⁺ Viscosímetro Cinamático

Viscosidad Houillon reinventada con un muestreador automático opcional
“La nueva generación de viscosímetros S-flow ofrece lo último en pruebas de viscosidad rápidas, precisas y ahora también cuenta con un muestreador automático opcional para un funcionamiento totalmente desatendido.”
Automuestreador
Volumen de muestra pequeño
Alto rendimiento
Bajo consumo de solvente
Alta precisión

Máximo rendimiento y facilidad de uso con muy bajo consumo de muestra y solvente.


La última generación de S-flow se basa en los sólidos cimientos de sus predecesores para ofrecer lo último en pruebas automáticas de viscosidad de muestras Newtonianas como los productos derivados del petróleo. El sistema ofrece todas las ventajas probadas de un diseño de tubo tipo Houillon, tales como tiempos de proceso cortos, volumen de muestra pequeño y bajo consumo de solvente, pero ahora también incluye un muestreador automático opcional para permitir una operación totalmente desatendida. Toda operación es controlada desde una interfaz de usuario central que se encarga de almacenar resultados, controlar el muestrador automático, realizar los cálculos de Índice de Viscosidad y mucho más. Cumple totalmente con ASTM D7279 y, como tal, proporciona una correlación completa con ASTM D445. Es el sistema ideal para laboratorios de análisis de aceites usados que necesitan probar una amplia gama de viscosidades de lubricantes.

El nuevo S-flow IV+ consiste en un sistema de 2 baños con 2 tubos en cada baño, proporcionando un total de 4 tubos. Los baños fueron diseñados para trabajar independientemente, haciendo posible el poder usar ambos baños a la misma temperatura, ó a diferentes temperaturas, que van desde 20°C a 120°C. Otras opciones incluyen como la limpieza con doble solvente y la prueba duplo integrada, con la cual se obtienen 2 determinaciones de tiempo de flujo con una sola inyección de muestra.

Todos los parámetros de medición se pueden configurar a través de la pantalla táctil de 12” o mediante el software opcional de PC. El sistema de diagnóstico avisa al operador sobre posibles problemas, como  tanques de suministro de solvente vacíos,  botella de residuos llena y otros problemas potenciales. El muestreador automático opcional es completamente modular y actualizable en campo, lo que significa que el equipo se puede adquirir primero y luego se puede actualizar con el muestreador automático cuando surja la necesidad.

Características
S-flow IV+
Número de baños 2
Viscosímetros por baño 2
Métodos estándar Cumple con ASTM D7279, D2270
En correlación con ASTM D445
Cálculo Índice de Viscosidad Si
Rango de medición 0,3 - 3.000 mm2/s @40°C
Rango de temperatura  20 – 120°C *
Estabilidad de temperatura Mejor que ±0,02°C
Resolución del temporizador 0,001 s
Volumen de muestra 0,3 – 1,0 ml
Consumo de solvente 2 – 3 ml por ciclo
Muestras por hora  Hasta 80 muestras por hora**
Tipo de viscosímetro Houillon
Tipo de sensor Óptico, auto-calibración
Medición del tiempo Automático
Inyección de solvente Automática
Software de PC avanzado opcional Si
Solvente doble opcional Si
Medición Duplo opcional Si
Sistema de enfriamiento externo opcional Si
Aire comprimido Si
Aceite de silicona opcional Si
Calentamiento previo a medir Si
Pantalla táctil 12” capacitiva
Automuestreador opcional Si
Dimensiones 40 x 58 x 68 cm (a x p x h)
Peso 52 kg
Exportación de datos Dispositivo de almacenamiento USB
Requerimiento energético

950 W; 115/240V - 50/60Hz

* Para temperaturas alrededor ambiente un enfriador externo es requerido.

** Las mediciones por hora dependen de la viscosidad de la muestra, el tubo, las temperaturas de operación y los solventes utilizados.


Accesorios opcionales y actualizaciones

Los siguientes elementos son accesorios opcionales y actualizaciones del instrumento.


Limpieza de solvente doble

Un solvente adecuado utilizado para la limpieza debe tener las siguientes dos características principales:

  •  Debe poder disolver la muestra que se probó, es decir, limpiar el tubo
  •   Debe evaporarse lo suficientemente rápido a la temperatura de prueba para que el tubo esté seco después de la limpieza

Si el solvente utilizado tiene la capacidad de disolver la muestra, pero no se evapora lo suficientemente rápido, se puede usar un segundo solvente para limpiar el primer solvente, así como secar el tubo. Usualmente, los solventes de bajo punto de ebullición se usan para este propósito, tales como Acetona o Metiletilcetona (MEK). Todos los accesorios y válvulas en el sistema son completamente resistentes a los productos químicos y permiten el uso de Acetona y MEK.



Espiral de enfriamiento y Circulador de enfriamiento

Para mediciones cercanas al ambiente (± 8°C), se requiere un circulador de enfriamiento adicional para crear un desplazamiento suficiente para la unidad de control de temperatura. Cada baño debe estar equipado con un espiral de enfriamiento, al que se puede conectar fácilmente un circulador de enfriamiento externo. Completo con tubos y accesorios.



Medición           Medición

Única                  Duplo



Tubos de medición Duplo

La actualización opcional de medición duplo agrega otro arreglo de fibras ópticas al instrumento, lo que aumenta el número total de puntos de detección a tres por tubo en lugar de dos.  Junto con los tubos S-flow IV adaptados, que están equipados con dos trayectorias de medición, permite que la serie S-flow IV realice mediciones dobles con una sola inyección de muestra, aumentando la productividad, ahorrando aún más en el consumo de solvente y el tiempo de ejecución.


Compresor

Los sistemas S-flow IV de Omnitek operan con aire comprimido limpio de 5 bar @ 5 l/min. El compresor adecuado puede ser suministrado por Omnitek si no disponen de una línea de aire comprimido.


Pipeta de desplazamiento positivo

La pipeta de desplazamiento de aire se suministra con el S-flow IV como estándar. Se recomienda el uso de pipetas de desplazamiento positivo, especialmente en altas viscosidades (300 mm²/s o más) para evitar errores del operador y para inyecciones más precisas y repetibles.


Software

Los sistemas S-flow IV+ de Omnitek utilizan un software multilingüe avanzado y fácil de usar, se puede operar directamente desde la pantalla táctil y se pueden realizar mediciones de calibración y viscosidad sin PC o software. Sin embargo, para tener más control, hay disponible un software opcional especializado, que puede usarse para controlar múltiples sistemas.


PC

Una PC puede obtenerse localmente o a través de Omnitek. Omnitek suministra el último modelo de computadora portátil de nivel básico o, si es necesario, una computadora de escritorio. Cuando realice el suministro localmente, asegúrese de que el sistema operativo sea Windows 7 o posterior y que la PC / computadora portátil tenga 1 puerto USB libre por instrumento.


Impresora

Se puede usar cualquier tipo de impresora si el instrumento está conectado a una PC. La impresora se puede suministrar localmente o a través de Omnitek. Omnitek suministra el último modelo de impresora láser disponible.

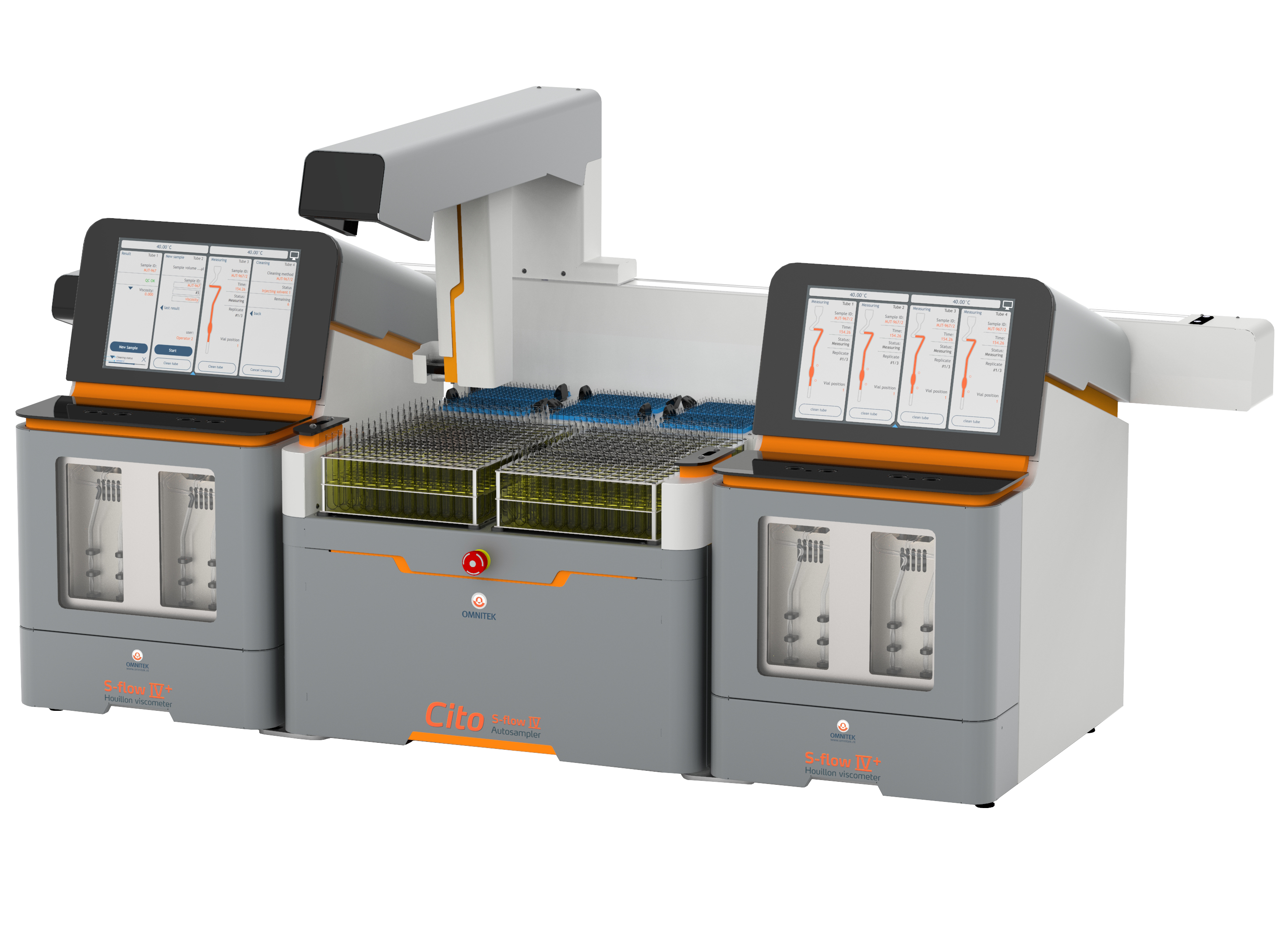

Operación de muestreador automático

Omnitek ofrece operación de muestreador automático para el S-flow IV+. Es ideal para clientes que ejecutan grandes cantidades de muestras y desean automatizar su proceso de muestreo. Como cada laboratorio tendrá sus propios requisitos, la automatización es un producto altamente personalizado que requiere una preparación elaborada. El muestreador automático se destaca por ser un muestreador automático modular de alta velocidad, se puede instalar después de haberse instalado la unidad S-flow IV+, brinda servicio hasta para 2 sistemas S-flow IV+ (8 tubos), procesa de 25 a 40 muestras por hora y es personalizable para permitir diferentes viales y bastidores de muestras.

Póngase en contacto con nosotros para obtener soluciones específicas para sus necesidades de muestreo.


Termómetros

Todas las unidades S-flow se pueden equipar con termómetros ASTM. Los termómetros recomendados que se pueden suministrar son los modernos termómetros digitales de contacto (DCT), utilizados a múltiples temperaturas.

Características
  • Aplicable para combustibles, aceites base, aceites formulados y productos derivados del petróleo, así como fluidos a base de agua.
  • Cumple con los requisitos para ASTM D7279, ASTM 2270 y correlación con ASTM D445.
  • Alto rendimiento: hasta 80 muestras por hora por baño en condiciones ideales de operación.
  • Muy fácil de usar y mantener.
  • Pequeño volumen de muestra: 0,3-1,0 ml.
  • Bajo consumo de solvente: 2-3 ml por muestra.
  • Control de temperatura extremadamente preciso y medición del tiempo de flujo independiente del tipo de fluido.
  • Medición automática del tiempo de flujo con detección de menisco ultraprecisa.
  • Limpieza y secado completamente automáticos.
  • Reemplazo de tubo rápido y fácil (los tubos no están conectados a sensores ópticos).
  • No es necesario drenar el baño durante el reemplazo del tubo.
  • Inyección de solvente simple o doble (opcional).
  • Medición a 2 temperaturas simultáneamente en 1 sistema.
  • Cálculos de Índice de Viscosidad integrados.
  • Unidad independiente. No se requiere PC. La operación del software está disponible como una opción.
  • Químicamente resistente para permitir todos los solventes comunes.
  • Programador de baño para encender / apagar baños en horarios preestablecidos.
  • Gráficos de temperatura del baño en pantalla.
  • Luz de fondo del baño. Mejora la visibilidad de los tubos viscosímetros y sensores.
  • Control de acceso de usuarios.
  • Capacidad de medición Duplo.
  • Retrolavado integrado.
  • Muestreador automático opcional

Este producto cumple con los siguientes métodos de prueba:

  •  ASTM D7279
  •  ASTM D2270

Este producto se correlaciona con el siguiente método de prueba:

  •  ASTM D445
Industrias
Muestras a base de petróleo
Otros tipos de muestra

Refinerías

Aceites lubricantes

Tinta de impresora

Terminales (Distribución de combustible)

Aditivos

Gelatinas

Fabricantes de Lubricantes

Aceites base

Fabricantes de Aditivos

Aceites Industriales



Laboratorios de condición de monitoreo

Aceites de transmisión



Laboratorios de prueba a terceros

Fluidos hidráulicos



Laboratorios de Investigación y Desarrollo

Aceites usados

Laboratorios de Control de Calidad

Aceites residuales



Laboratorios militares

Aceites crudos



Plantas de energía

Aceites combusibles



Minas

Gasolina



Aduanas

Diesel



Universidades

Biocombustibles



Automotor

Combustibles marinos

Plantas químicas





Hierro y Acero



Textil



Aviación



Vias ferreas


Carreteras

Para otros fluidos / soluciones, envíe su consulta
